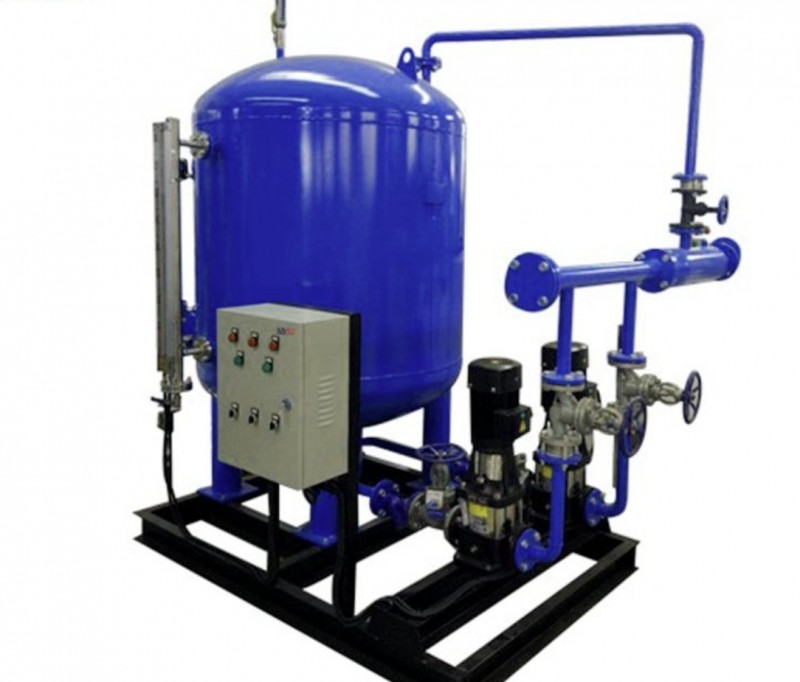

LJHB系列冷凝水回收装置是由余压利用装置、导流和加压装置、除污装置、压力平衡装置、汽蚀消除装置、吸汽定压装置、集水容器、液位变送传感器、耐高温电机泵、自控系统等组成。
电动冷凝水回收装置工作原理
本装置根据流体动力学、汽液两相流、传质传热学的基本原理设计而成，用汽设备排出的冷凝水经疏水器进入回收装置;经汽水分离装置，使分离出的汽和新产生的二次闪蒸汽存于储罐上部而冷凝水则经过除污装置后接受自动调压及稳压装置、气蚀消除装置对其流态进行调整，使泵进口的高温冷凝水始终处于单相微过冷状态，消除了泵产生气蚀的诱因，为高温水泵回收高温冷凝水创造必要条件，从而实现冷凝水和二次汽的完全闭式回收。
控制方案
设备完善了自控系统，通过液位变送信号控制水泵的运行模式。根据用热设备工艺对冷凝水背压和供水连续性的要求，可采用连续或间断运行方式。连续性运行:适用于要求罐内压力低、稳定或要求连续供水的情况;间接式运行:高液位启泵、低液位停泵，两台水泵自动切换运行，当罐内水位超出高水位线时，两台水泵同时启动，待水位到达下限时两台水泵同时停止。若某一系统发生故障，将会同时关闭。
