1、猎迅电气变频调速的工作原理
变频调速技术是一种以改变电机频率和改变电压来达到点击调速目的的技术，空压机所使用的电动机通常为交流异步电动机，其输出转速为：
n=60f (1-s)/p ……………………… (1)
n—电动机的转速
f—电源的频率，Hz
p—电动机的极对数
s—电动机的转差率，（0-6%）

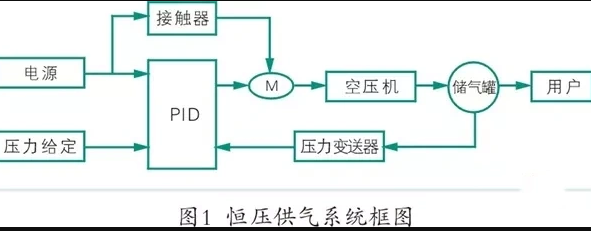

由交流异步电动机的转速公式(1)可知，只要设法改变三相交流电动机的供电频率f，就能十分方便地改变电动机转速n。而当转差率s变化不大时，交流电动机的转速n基本与f 基本成正比，即当调节供电频率时便可调节异步电机的转速，这是变频的理论基础。因此采用变频调速器来改变电动机的供电频率，也就改变了电动机转速，同时也改变了空压机气缸的运动频率，进而改变了空压机输出的气体压力，达到调节空压机输出气体压力的目的。根据电磁感应原理，在变频调速时，只要磁通Φ保持不变，则电源频率f 就与电机定子电压成正比，那么电机的转速和输出功率就随着电源频率的变化而变化。当电源频率减小时，电机的转速也随之减小，改变定子侧的输入电压，即可调节电动机的频率，这就是恒压频比（v／f）的控制方式。该方法实现起来简单，便于控制在调速性能要求不是很高的场合，也是目前广泛采用的一种调速方法。空气压缩机采用变频调速技术进行恒压供气控制时，系统原理如图1所示。
该系统的说明：它以输出压力为控制对象，由压力变送器取出的反馈信号接到本身具有PID调节功能的变频器上，与预设的压力给定信号进行比较，经PID调节后综合信号接到变频器的输入给定端，从而按压力的变动量决定电机M的工作频率和转速的大小，实现变频调节的方式。
