板式换热器基本结构及运行原理
板式换热器的型式主要有框架式(可拆卸式)和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。
钎焊换热器结构
主要结构
1 板式换热器板片和板式换热器密封垫片
2 固定压紧板
3 活动压紧板
4夹紧螺栓
5 上导杆
6 下导杆
7 后立柱
由一组板片叠放成具有通道型式的板片包。两端分别配置带有接管的端底板。
整机由真空钎焊而成。相邻的通道分别流动两种介质。相邻通道之间的板片压制成波纹。型式，以强化两种介质的热交换。在制冷用钎焊式板式换热器中，水流道总是比制冷剂流道多一个。

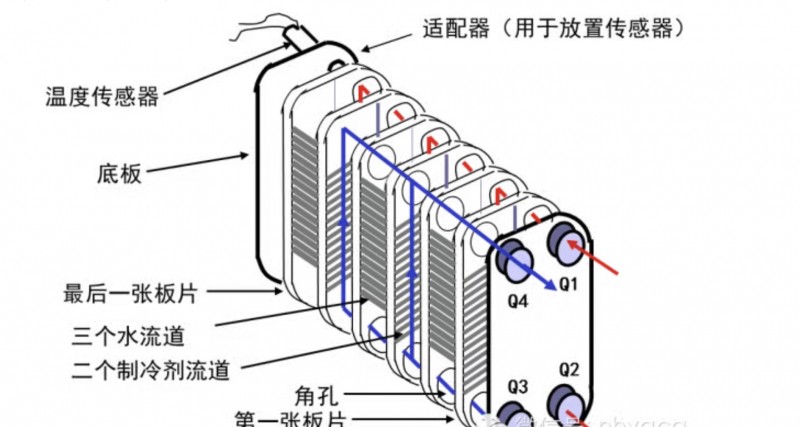

图示为单边流，有些换热器做成对角流，即：Q1和Q3容纳一种介质，而Q2和Q4容纳另一种介质。

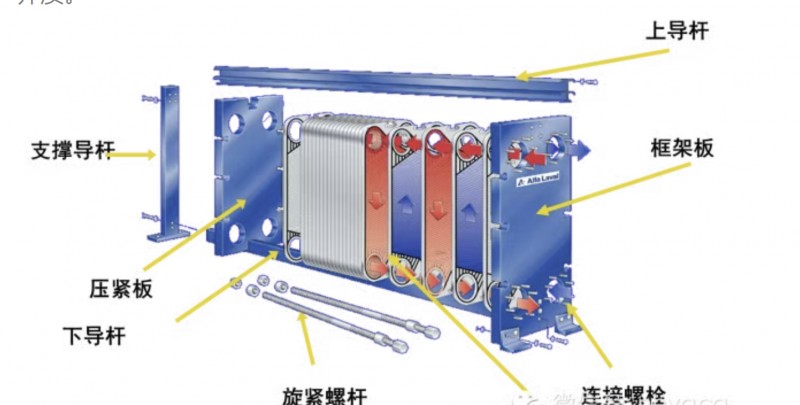

所有都是螺杆和螺栓结构，便于现场拆卸和修复。
