轴向磁场电机的气隙是平面型的，气隙磁场是轴向的，所以又称为盘式电机，也叫圆盘电机。轴向磁场电机结构紧凑、体积小、重量轻、转矩密度高。
盘式电机特点
1）外形扁平、轴向尺寸短，特别适用于安装空间有严格限制的场合。
2）气隙是平面型的，气隙磁场是轴向的，所以又称为轴向磁场电机(axial filed machines)。
3）盘式电机的工作原理与柱式电机相同。
盘式电机结构
盘式电机有单盘、双盘、复合盘等多种构型。

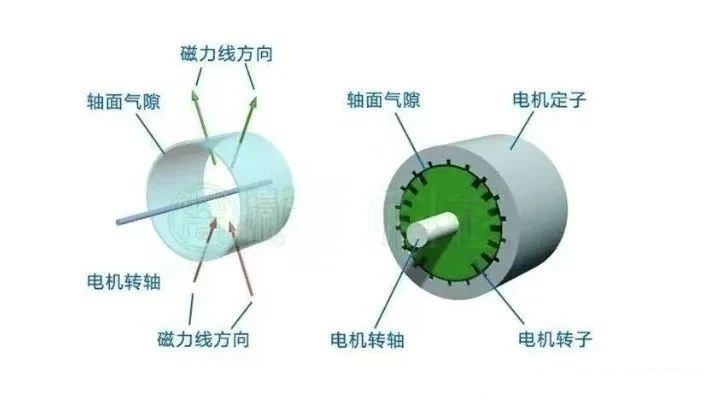

在传统电机结构中，定子在外围，转子在中间旋转，见下右图，定子与转子之间的间隙为柱面，见下左图，图中半透明的柱面即为气隙面，磁力线垂直于气隙面，与所在点直径方向平行，称为径向气隙磁通。

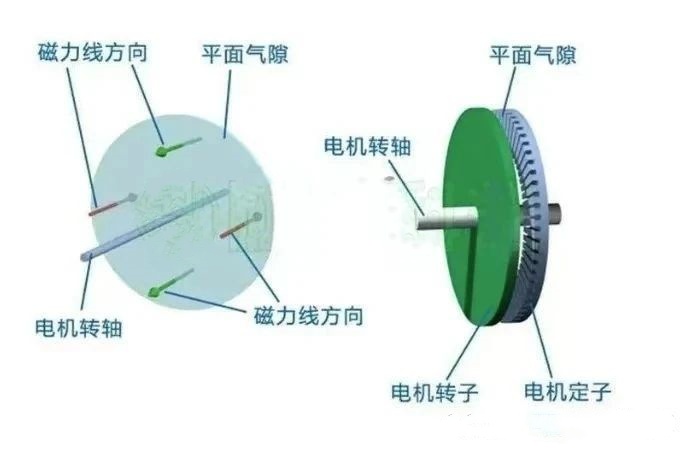

在多数盘式结构电机中，定子与转子都呈盘型结构，两者间的气隙是与电机转轴垂直的平面，下左图是该气隙平面，用半透明表示该气隙面。磁力线垂直于气隙面，与转轴方向平行，称为轴向气隙磁通。
