一、产品定义与核心功能

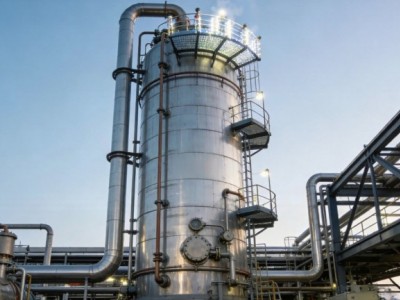

LNG 精馏塔是液化天然气（LNG）生产装置的核心分离设备，主要用于天然气预处理后的低温精馏过程，通过利用甲烷、乙烷、丙烷、氮气、二氧化碳等组分的沸点差异，在低温、高压工况下实现高效气液传质与分离，精准脱除天然气中的重烃、氮气、酸性气体等杂质，产出符合 GB/T 19204-2021 标准的合格 LNG 产品，同时可副产乙烷、丙烷、丁烷等高附加值轻烃，是 LNG 工厂、天然气液化终端的关键核心装备。
二、工作原理
- 原料预处理：天然气经脱水、脱酸、脱汞后，进入冷箱预冷至接近液化温度，去除水分、CO₂、H₂S 等易冻堵、腐蚀性杂质；
- 低温精馏分离：预冷后的天然气进入 LNG 精馏塔，塔内通过塔板或填料实现气液逆流接触，重烃（乙烷、丙烷、丁烷等）因沸点较高，在塔中下部冷凝为液相，甲烷因沸点较低（-161.5℃）以气相上升至塔顶，经进一步冷却液化后得到 LNG 产品；
- 杂质脱除：塔顶可脱除氮气等轻组分杂质，塔底排出重烃馏分，实现甲烷与杂质的高效分离，保证 LNG 热值、露点等指标达标；
- 能量耦合：精馏塔与冷箱、压缩机等系统联动，利用冷量循环与热量回收，降低整体能耗，实现低温精馏的高效稳定运行。
三、结构类型与技术特点
| 结构类型 | 核心配置 | 适用场景 | 优势 | 局限性 |
|---|---|---|---|---|
| 板式精馏塔 | 筛板塔、浮阀塔、泡罩塔，塔板间距 0.4-0.8m | 大型 LNG 工厂（≥100×10⁴ m³/d）、重烃含量高的原料气 | 处理量大、操作弹性宽、抗污堵能力强、维护便捷 | 压降略高、分离效率略低于填料塔 |
| 填料精馏塔 | 规整填料（金属丝网、孔板波纹）、散堆填料 | 中小型 LNG 装置、高纯 LNG 生产、氮气脱除工况 | 分离效率高、压降小、能耗低、适用于精细分离 | 抗污堵能力弱、对原料气洁净度要求高、成本较高 |
| 双塔 / 多塔串联系统 | 主精馏塔 + 重烃塔 + 脱氮塔组合 | 复杂原料气、高纯度 LNG 及多产品联产场景 | 分离精度高、可灵活联产轻烃、杂质脱除彻底 | 系统复杂、占地面积大、投资成本高 |
| 低温绝热塔体 | 真空夹套 + 珠光砂 / 多层绝热、低温不锈钢（304/316L）材质 | 所有 LNG 低温工况 | 冷损极低、耐低温腐蚀、密封性好、运行稳定 | 制造工艺要求高、安装精度严格 |
四、关键性能参数
- 处理规模：小型（＜50×10⁴ m³/d）、中型（50-100×10⁴ m³/d）、大型（≥100×10⁴ m³/d）；
- 产品指标：LNG 甲烷纯度≥95%，热值≥36 MJ/m³，露点≤-162℃，氮气含量≤1%；
- 操作工况：操作温度 - 100~-165℃，操作压力 0.2-3.0 MPa；
- 分离效率：重烃脱除率≥99%，氮气脱除率≥95%，轻烃回收率≥90%；
- 材质与绝热：塔体采用低温不锈钢，绝热形式为真空多层绝热，冷损≤0.5%/d。
五、应用领域
- LNG 生产：陆地 LNG 工厂、海上浮式 LNG 装置（FLNG）的核心分离单元；
- 天然气处理：油田伴生气、页岩气、煤层气的液化与提纯；
- 能源储运：LNG 接收站、调峰站的产品精制与杂质脱除；
- 化工联产：副产乙烷、丙烷作为乙烯、丙烯生产原料，延伸产业链。
六、选型与运维要点
- 选型依据：原料气组分、处理量、产品纯度要求、能耗指标、投资预算及场地条件；
- 核心运维：定期清理塔内杂质，防止冻堵与污堵；校准低温仪表与液位控制系统；检查绝热层密封性，降低冷损；
- 安全要求：配备低温泄漏监测、防火防爆系统；严格控制塔内液位与压力，避免液泛、干板等异常工况；禁油、防静电，保障低温运行安全。
