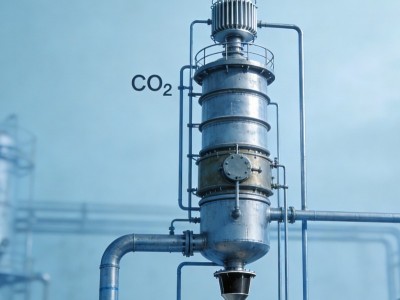

CO₂低温精馏塔是碳捕集、利用与封存（CCUS）及高纯 CO₂生产系统的核心分离设备，通过低温精馏工艺，利用 CO₂与 N₂、O₂、CH₄、H₂S 等杂质组分的沸点差异，在 - 56.6℃（三相点）至 - 30℃的低温工况下实现高效气液传质分离，精准脱除杂质，产出高纯度液态 / 气态 CO₂，满足食品级、工业级、驱油用、封存用等不同场景需求，是 CCUS 全流程、食品加工、化工合成、油田驱油等领域的关键装备。
二、工作原理
- 原料预处理：含 CO₂的烟气 / 工业尾气经压缩、脱水、脱酸、脱尘后，去除水分、硫杂质、颗粒物，防止低温冻堵与腐蚀；
- 预冷与液化：预处理后的气体进入冷箱，通过制冷剂循环或自回热冷却，降温至 CO₂液化温度区间，部分 CO₂初步液化；
- 低温精馏分离：气液混合物进入精馏塔，塔内通过塔板 / 填料实现气液逆流接触：
- 塔顶：轻组分（N₂、O₂、CH₄）以气相排出，经回收冷量后放空或再利用；
- 塔底：重组分（高纯度液态 CO₂）富集，经进一步提纯后作为产品输出；
- 冷量循环与节能：塔顶尾气与塔底产品、进料气体进行热交换，回收冷量，降低系统能耗，实现低温精馏的高效稳定运行。
三、结构类型与技术特点
| 结构类型 | 核心配置 | 适用场景 | 优势 | 局限性 |
|---|---|---|---|---|
| 板式精馏塔 | 筛板塔、浮阀塔，低温不锈钢塔板 | 大型 CCUS 项目、工业级 CO₂生产，处理量大 | 抗污堵能力强、操作弹性宽、维护便捷、成本适中 | 压降略高、分离效率略低于填料塔 |
| 填料精馏塔 | 规整填料（孔板波纹、金属丝网）、散堆填料 | 高纯 CO₂（食品级 / 电子级）、精细分离场景 | 分离效率高、压降小、能耗低、纯度提升显著 | 抗污堵弱、对原料气洁净度要求高、成本较高 |
| 双塔 / 多塔串联系统 | 主精馏塔 + 脱轻塔 + 脱重塔组合 | 复杂原料气、多杂质脱除、超高纯 CO₂生产 | 分离精度高、杂质脱除彻底、可灵活适配不同原料 | 系统复杂、占地大、投资成本高 |
| 低温绝热塔体 | 真空夹套 + 珠光砂 / 多层绝热、304/316L 低温不锈钢 | 所有 CO₂低温工况 | 冷损极低、耐低温腐蚀、密封性好、运行稳定 | 制造工艺要求高、安装精度严格 |
四、关键性能参数
- 处理规模：小型（＜10 万吨 / 年）、中型（10-50 万吨 / 年）、大型（≥50 万吨 / 年）；
- 产品纯度：工业级≥98%、食品级≥99.9%、电子级≥99.999%；
- 操作工况：操作温度 - 56.6~-30℃，操作压力 0.5-2.0 MPa；
- 分离效率：CO₂回收率≥95%，轻组分脱除率≥99%，硫杂质脱除率≥99.9%；
- 材质与绝热：塔体采用低温不锈钢，绝热形式为真空多层绝热，冷损≤0.5%/d。
五、应用领域
- CCUS 工程：燃煤电厂、钢厂、水泥厂烟气捕集后的 CO₂提纯，用于地质封存或驱油；
- 食品工业：食品保鲜、碳酸饮料、冷冻干燥用食品级 CO₂；
- 化工合成：尿素、碳酸二甲酯、可降解塑料生产的原料气；
- 油田开采：CO₂驱油提高采收率，实现碳封存与油气增产协同；
- 环保领域：工业尾气碳减排、温室气体资源化利用。
六、选型与运维要点
- 选型依据：原料气组分、CO₂浓度、处理量、产品纯度要求、能耗指标、场地条件及投资预算；
- 核心运维：定期清理塔内杂质，防止低温冻堵；校准低温液位、压力、纯度仪表；检查绝热层密封性，降低冷损；
- 安全要求：配备低温泄漏监测、防爆系统；严格控制塔内压力与液位，避免液泛、干板；禁油、防静电，保障低温运行安全。
